電纜隧道多狀態監控系統
點擊： 次??來源：未知 時間：2022-05-16

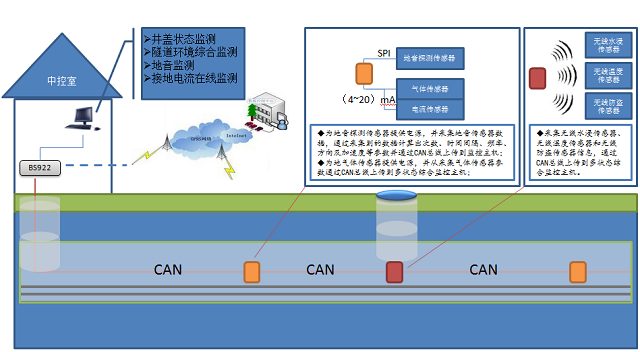

系統架構
電纜隧道監控系統是以子系統服務器和電力隧道綜合監控主機為核心，有井蓋狀態監測、隧道環境綜合監測、地音監測和接地電流在線監測子系統構成。
系統功能

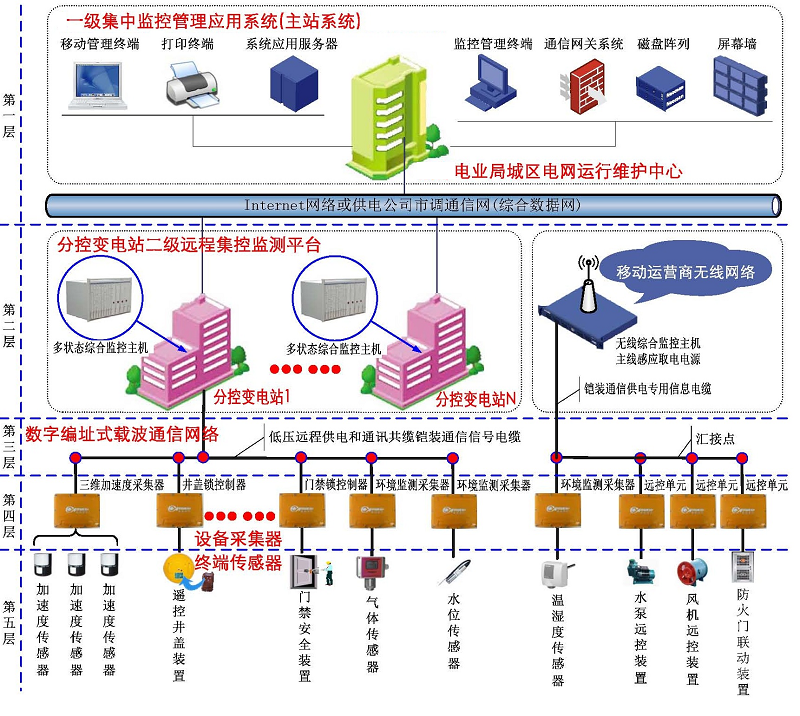

子系統從結構層次的角度應分為五層：
第一層是由各種應用服務器、數據庫服務器、打印終端、存儲設備、顯示大屏、輸配電電纜網綜合監測平臺系統軟件等軟硬件設備組建的成都電業局城區電網運行維護中心一級集中監控管理應用系統(本文以下簡稱：主站系統)；
第二層是由綜合監控主機等軟硬件設備組建的二級遠程集控監測平臺，本系統主要涉及多狀態綜合監控主機及無線綜合監控主機等；
第三層是由低煙無鹵阻燃通信信號電纜組建具備遠程供電和載波通訊信號同芯線對共纜傳輸技術的數字編址總線式載波通信網絡；
第四層是實現采集、數字化預處理、通訊、控制功能的傳輸采集裝置(即各種數據采集器和遠程控制單元),本系統主要涉及隧道環境監測通用采集器、遠程狀態監測控制單元及門禁鎖控制器裝置等；
第五層是終端監測耦合裝置(即各種傳感器和遠程控制動作機構)，屬于系統的最底層，本系統主要涉及有害氣體傳感器、氧氣傳感器、可燃?xì)怏w傳感器、分檔式水位探測儀及門禁電控鎖等。
如下圖所示：
