系統功能
載荷測量功能
葉片根部彎矩測量
主要測量揮舞、擺振彎矩。
橋式應變片安裝在這樣的位置：使擺振和揮舞測量之間的交叉敏感度最小。
對于槳距可調節的風力發電機組也可以采用上述裝置，但應變片布置在70%展向位置，其布片方向平行或垂直于葉片的弦線。
偏航和俯仰彎矩測量
在風輪上安裝彎矩測量儀器時，應區分帶轉動主軸的機械和帶固定主軸支撐（及內部傳動軸，直接驅動式發電機或其它傳扭裝置）的機械。
對于帶有旋轉主軸的機械來說，其風輪俯仰和偏航彎矩并不總能從軸上測量的數據推導出來，盡管具有方位記錄。在這種情況下建議將橋式應變片貼置于固
定裝置上來測量彎矩。
對于帶有固定主軸支撐的機械，可以從支撐軸上測量數據中推導出風輪俯仰和偏航彎矩。因此，塔頂彎矩和扭矩的測量并不需要測量其所有的載荷。而對特定部件測定時，所有載荷都應測量。
如果在轉動主軸上結合風輪方位信號來測量偏航和俯仰彎矩，建議將應變片安裝在被測的風輪葉片上。如果應變片裝在固定的基準結構中，就應特別注意其安裝位置，應就偏航系統對結構的影響進行分析并給出報告。
風輪扭矩測量
測量主軸的扭矩時，采用全橋式應變片電路，這些成對的應變片應貼于軸的對稱面。如果只利用某個軸表面上的橋式應變片，那么由彎曲引起的應力和橫向載荷會被誤認為扭矩。
塔基彎矩測量
對筒型塔架來說，應在兩個相互垂直方向測量塔基彎矩。對于用鋼索固定的塔架，可以用鋼索連接點上方的測量來代替塔基測量。若鋼索是主要受力結構件，那么對每根鋼索中的拉力應進行監控。
對于桁架式塔架，要對其所有支撐進行應變測量，從而導出各風向下的塔基載荷，并應對桁架式塔架的應變狀態及測量結果進行專門的評估。
良好的人機界面功能
界面循環顯示：授權用戶可選擇風機，使基本信息界面可自動循環顯示，顯示時間可在5 秒-30 秒之間以秒為單位設置；
報警發生時，可自動推出報警畫面，并伴有聲音或語音報警；
結合地理位置圖顯示風機信息，如基本運行數據等；
生成各采集參數的時間曲線；
計算功能：支持常用函數功能；
可自定義報表格式，生成EXCEL 報表。
其他擴展功能
溫度檢測：在風機內或外部安轉溫度傳感器,可以檢測溫度。
風機結構及網絡總體結構

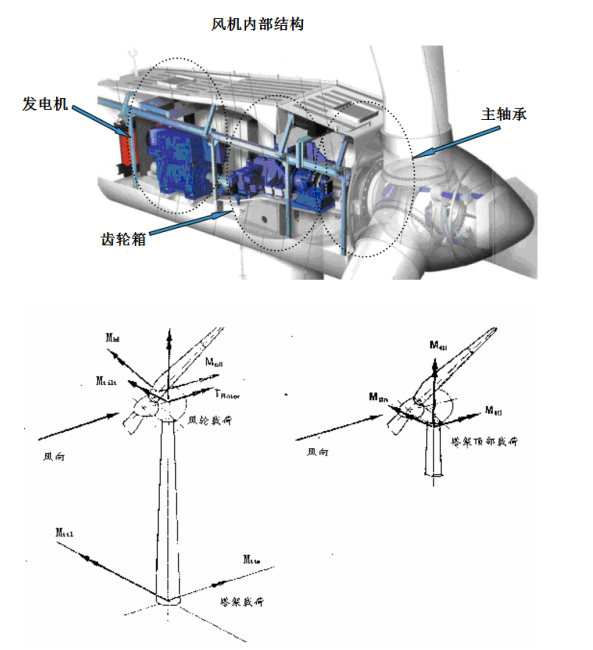

圖1 風力發電機組組塔基、塔頂、風輪和葉片載荷
圖2 傳感器網絡的體系結構
